Что такое смазочный клапан пробки
2025-07-20
1.Внедрение
Клапаны являются необходимыми компонентами управления в таких отраслях, как нефть среди них смазочные пробчатые клапаны превосходны благодаря превосходной герметичности, долговечной конструкции и надежному отключению – даже в экстремальных условиях.
Эти клапаны, оснащенные внутренней системой смазки, устойчивы к коррозии, износу и утечкам под высоким давлением, обеспечивая плотное уплотнение пузырьков, решающее значение для трубопроводов, нефтеперерабатывающих заводов и химических процессов.
Это всеобъемлющее руководство охватывает структуру, эксплуатацию, ключевые преимущества и применения смазочного клапана пробки — идеально подходит для инженеров, занимающихся закупкой клапанов китайского производства, оценкой спецификаций API 599 или углублением технического опыта.
2.Что такое смазочный клапан
Смазываемый пробчатый клапан представляет собой четвертовращающийся клапан с конической или цилиндрической пробкой, которая вращается внутри корпуса клапана для управления потоком жидкости. В отличие от типов без смазки, эти клапаны полагаются на впрыскную смазку, чтобы образовать уплотнительную пленку между пробкой и корпусом.
Смазка выполняет несколько функций: усиливает герметичность, снижает рабочий крутящий момент, минимизирует износ и предотвращает коррозию. Это делает смазочные пробковые клапаны идеальными для обработки агрессивных химических веществ, жидкостей высокого давления и углеводородов, где нулевая утечка и длительный срок службы имеют решающее значение.
3.Смазочная конструкция клапана пробки и как он работает

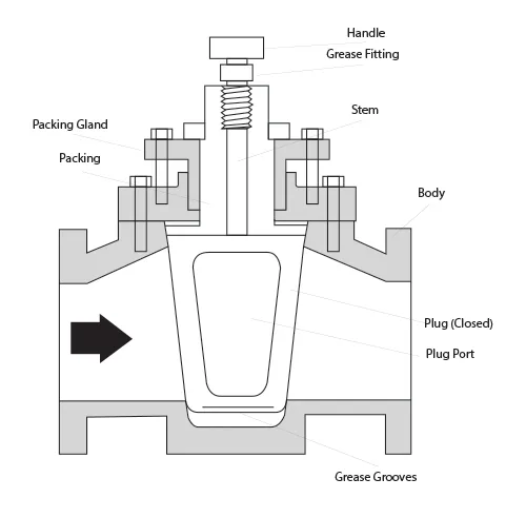

Чтобы лучше понять внутренние компоненты и путь потока смазочного клапана, см. диаграмму ниже:
Фигура: базовая конструкция смазочного клапана пробки, иллюстрирующего основные компоненты, такие как пробка, корпус, упаковка, штоковый клапан и система смазки.
Конструкция смазочного клапана объединяет несколько инженерных компонентов для обеспечения надежной производительности. структуру можно разделить на три основные секции:
3.1 Узел эксплуатации и уплотнения
Верхняя часть клапана фокусируется на ручной или автоматизированной работе и обеспечивает эффективное герметичное уплотнение вокруг штока клапана.
Индикатор: дает четкое визуальное указание положения открытия или закрытия клапана. это имеет решающее значение для эксплуатационной безопасности и быстрой проверки во время инспекций завода.
Гайки железы и железы: эти элементы сжимают упаковку вокруг стебля, поддерживая силу герметизации при переменном давлении и термическом расширении. регулировка железы обеспечивает стабильную целостность герметизации в течение срока службы клапана.
Упаковка железы и упаковочное кольцо: установлено вокруг стебля, они обеспечивают динамическое уплотнение для предотвращения утечки вдоль канала стебля. Материалы часто включают птфе, графит или комбинацию химической стойкости и термической стабильности.
Bместе эти компоненты защищают от внешних утечек и загрязнения атмосферы.
3.2 Система смазки
Система смазки является определяющей характеристикой смазочного клапана и имеет решающее значение для его производительности.
Винт смазки: выделенный отверстие, через который под давлением вводится смазка клапана пробки во внутреннюю часть клапана. правильная смазка имеет решающее значение для поддержания уплотнительной пленки и минимизации трения.
Oстановка: механическая пробка, встроенная в конструкцию, ограничивающая вращение пробки до 90 градусов. это обеспечивает быстрое и точное запуск и минимизирует риск чрезмерного вращения, которое может привести к внутренним повреждениям.
Oбратный клапан: встроен для однонаправленного потока смазки. Он предотвращает возврат смазки из клапана во время работы или колебаний давления.
Смазочные каналы: внутренние каналы, которые равномерно направляют смазочные материалы через поверхность пробки. они обеспечивают равномерное распределение, уменьшают локализованный износ и повышают эффективность герметизации клапана.
Смазочные канавки: точно обработанные канавки на пробке или корпусе клапана, предназначенные для удержания и распределения смазочных материалов. канавки действуют в качестве резервуара, обеспечивая непрерывную смазку даже во время продленной работы.
Камера смазки: полость хранения внутри клапана, которая удерживает избыточную смазку. Эта конструктивная функция гарантирует, что во время динамических операций всегда доступно достаточное количество смазки для повторного уплотнения.
Эта система смазки не только уплотняет, но и защищает пробку и кузов от грязи, коррозии и абразивного повреждения, что является критическим в тяжелых условиях эксплуатации.
3.3 Корпус регулирования расхода
В нижней части клапана расположены основные элементы регулирования расхода:
Крышка и шимовая прокладка: обеспечивает герметичное закрытие верхней части тела, обеспечивая простой доступ для обслуживания без ущерба для целостности границы давления.
Корпус: Корпус клапана является основным компонентом, содержащим давление, предназначенным для противостояния давлению системы и внешним механическим напряжениям. Материалы выбираются на основе среды обслуживания, обычно astm a216 wcb, ASTM A351 CF8M или эквивалента.
4.Преимущества смазочного клапана пробки
4.1 Отличные герметичные характеристики
Непрерывная смазочная пленка обеспечивает плотное уплотнение пузырьков, необходимое для опасных сред и высокоценных линий продуктов. Конструкция особенно выгодна в тех случаях, когда требуется соответствие клапана пробки API 599.
4.2 низкий рабочий крутящий момент
Смазанные пробчатые клапаны работают плавно с значительно меньшим крутящим моментом по сравнению с несмазанными типами. эта функция продлевает срок службы привода и упрощает ручную работу.
4.3 Возможность самообслуживания
Ключевым преимуществом является возможность пополнения смазки без удаления клапана. он продлевает срок службы и обеспечивает стабильную производительность.
4.4 Износостойкость и долговечность
Смазка образует барьер от коррозионных и абразивных элементов, увеличивая срок службы клапана даже в экстремальных условиях эксплуатации.
4.5 Эффективность затрат
Сокращение частоты технического обслуживания, продление срока службы и минимальное время простоя в совокупности обеспечивают низкие общие затраты на владение. независимо от того, приобретают ли они фармацевтический смазочный клапан или другие мировые стандарты, смазочные конструкции обеспечивают высокую доходность инвестиций.
