Преимущества использования поворотных обратных клапанов в гидравлических системах

Преимущества перед другими конструкциями клапанов

Почему стоит выбрать поворотный обратный клапан, а не другие типы обратных клапанов? Поворотные обратные клапаны обладают рядом преимуществ по сравнению с другими типами клапанов. Вот некоторые из них:

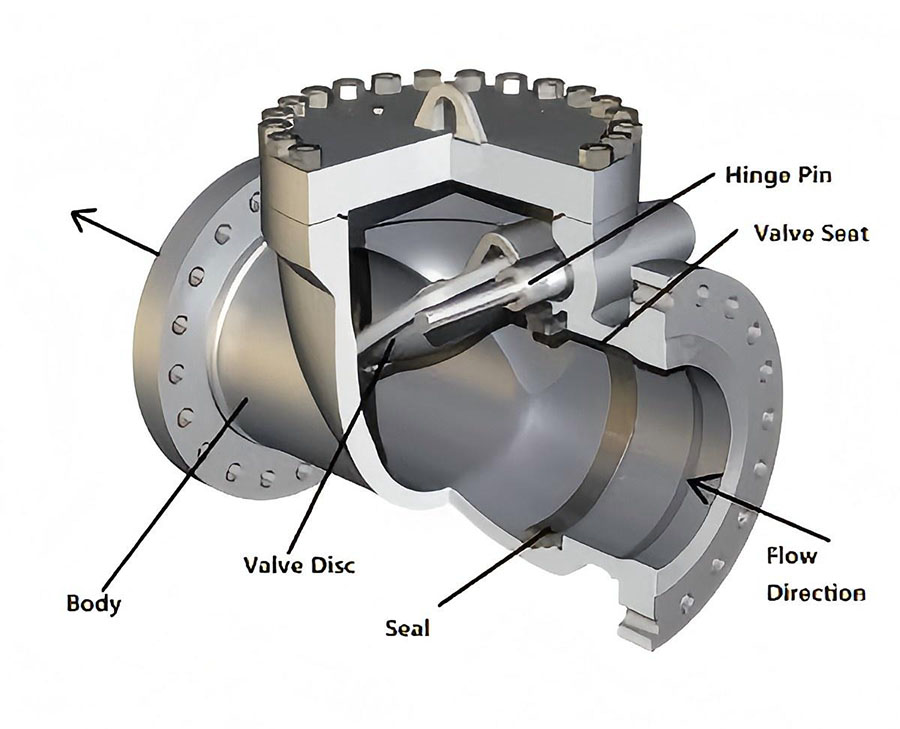

Точный контроль: сочетание шарнирного пальца, диска и уплотнительных деталей обеспечивает превосходную герметизацию, позволяя точнее контролировать направление потока жидкости и эффективнее предотвращать обратный поток по сравнению с другими клапанами.

Низкий уровень шума: Шумовое загрязнение — распространённая проблема промышленного производства. Хотя полностью устранить шум сложно, его можно снизить на различных этапах. Одним из преимуществ поворотного обратного клапана является низкий уровень шума при работе. Его обтекаемая конструкция и свободно вращающийся диск помогают снизить шум, возникающий при ударе жидкости во время работы.

Быстрый отклик: благодаря обтекаемой конструкции и автоматическому качательному движению диска клапан быстро реагирует на поток жидкости, эффективно реагируя на изменения в движении жидкости.

Снижает эффект гидравлического удара: В гидравлических системах резкие изменения скорости потока могут вызвать гидравлический удар. Конструкция поворотного обратного клапана помогает замедлить поток жидкости, снижая риск повреждения труб или клапанов вследствие гидравлического удара.

Долговечность: поворотные обратные клапаны обычно изготавливаются из высокопрочных материалов, таких как литая сталь, нержавеющая сталь или специальные сплавы. Эти материалы прочны, износостойки, устойчивы к коррозии и подходят для эксплуатации в суровых условиях, что обеспечивает их длительный срок службы.

Простота обслуживания: Гидравлические системы часто сложны и их трудно осматривать и ремонтировать из-за длинных и сложных трубопроводов. Однако поворотные обратные клапаны имеют простую конструкцию, что делает их относительно простыми в обслуживании и помогает снизить общие эксплуатационные расходы системы.

Применение поворотных обратных клапанов в гидравлических системах

CNLD , также известные как обратные клапаны, играют важную роль в широком спектре систем управления потоками. Они обеспечивают надежную защиту от обратного потока, поддерживают эффективность системы и минимизируют потребность в обслуживании. Они применяются в различных отраслях промышленности, и каждое применение требует индивидуального подхода, учитывающего класс давления, тип рабочей среды, скорость потока и конструкцию системы. Ниже представлена подробная информация, основанная на инженерном опыте и реальных условиях эксплуатации:

Трубопроводы водоснабжения

Как в муниципальных, так и в промышленных системах водоснабжения обратные клапаны устанавливаются после насосов, счётчиков и резервуаров для обеспечения одностороннего потока воды. Предотвращая обратный поток воды, они помогают поддерживать давление в трубопроводе, предотвращают загрязнение и обеспечивают целостность водопроводной сети.

На подпорных насосных станциях они смягчают гидравлические удары и защищают рабочие колеса от внезапного обратного вращения.

В системах распределения с гравитационной подачей они предотвращают обратный поток из расположенных на возвышении резервуаров для хранения.

Обратные клапаны, соответствующие стандартам AWWA или EN 1074-3, обычно используются для соблюдения норм качества воды и контроля расхода.

Системы канализации и сточных вод

На очистных сооружениях сточных вод и в дренажных системах обратные клапаны защищают технологические этапы, обеспечивая надлежащую изоляцию потоков. Они устанавливаются в точках сброса насосов, линиях возврата шлама и на переходах между этапами очистки для предотвращения обратного загрязнения.

На насосных станциях они предотвращают обратный поток твердых частиц или сточных вод при отключении насоса.

На водосбросах ливневых стоков часто устанавливают обратные клапаны, чтобы остановить проникновение паводковых вод или морской воды.

В зависимости от химического воздействия и уровня pH используются коррозионно-стойкие материалы, такие как ПВХ, ковкий чугун или нержавеющая сталь 304.

Нефтехимическая и перерабатывающая промышленность

В условиях высокопроизводительных технологических процессов, таких как нефтеперерабатывающие заводы, химические заводы и фармацевтические производственные линии, поворотные обратные клапаны выполняют функцию защитников потока, защищая от дисбаланса системы или загрязнения.

В многосекционных трубопроводах они предотвращают смешивание несовместимых жидкостей (например, бензина и дизельного топлива).

В пароконденсатных контурах они предотвращают повреждение теплообменников и конденсатоотводчиков обратным давлением.

Используемые здесь поворотные затворы часто оснащены пружинными дисками для более быстрого закрытия и более плотной изоляции.

Это приложение требует точности: неправильный выбор времени срабатывания клапана или материала может привести к порче продукта или опасным скачкам давления.

Заключение: ценность поворотных обратных клапанов

В заключение следует отметить, что поворотные обратные клапаны играют важнейшую роль в гидравлических системах и являются их неотъемлемым компонентом. Они не только обеспечивают однонаправленный поток жидкости и повышают эффективность системы, но и снижают воздействие гидравлических ударов, повышая общую безопасность и стабильность работы гидравлической системы, одновременно защищая оборудование и компоненты. Благодаря обтекаемой конструкции, простому, но эффективному механизму уплотнения и высокой прочности, поворотные обратные клапаны обеспечивают надежную и эффективную передачу жидкости и значительно снижают эксплуатационные расходы и расходы на техническое обслуживание. Именно поэтому они так ценны в гидравлических системах.
