Понимание работы шаровых клапанов: их функции, типы и области применения.
2026-03-27
Выбор правильного клапана имеет решающее значение для любой промышленной гидравлической системы. Шаровые клапаны широко известны своей универсальностью и точным управлением, что делает их идеальными для применений, требующих точного регулирования потока и герметичного уплотнения. В этой статье представлен всесторонний обзор шаровых клапанов, включая их определение, принцип работы, распространенные типы, способы соединения, типичные области применения, а также преимущества и недостатки.
Что такое запорный клапан?

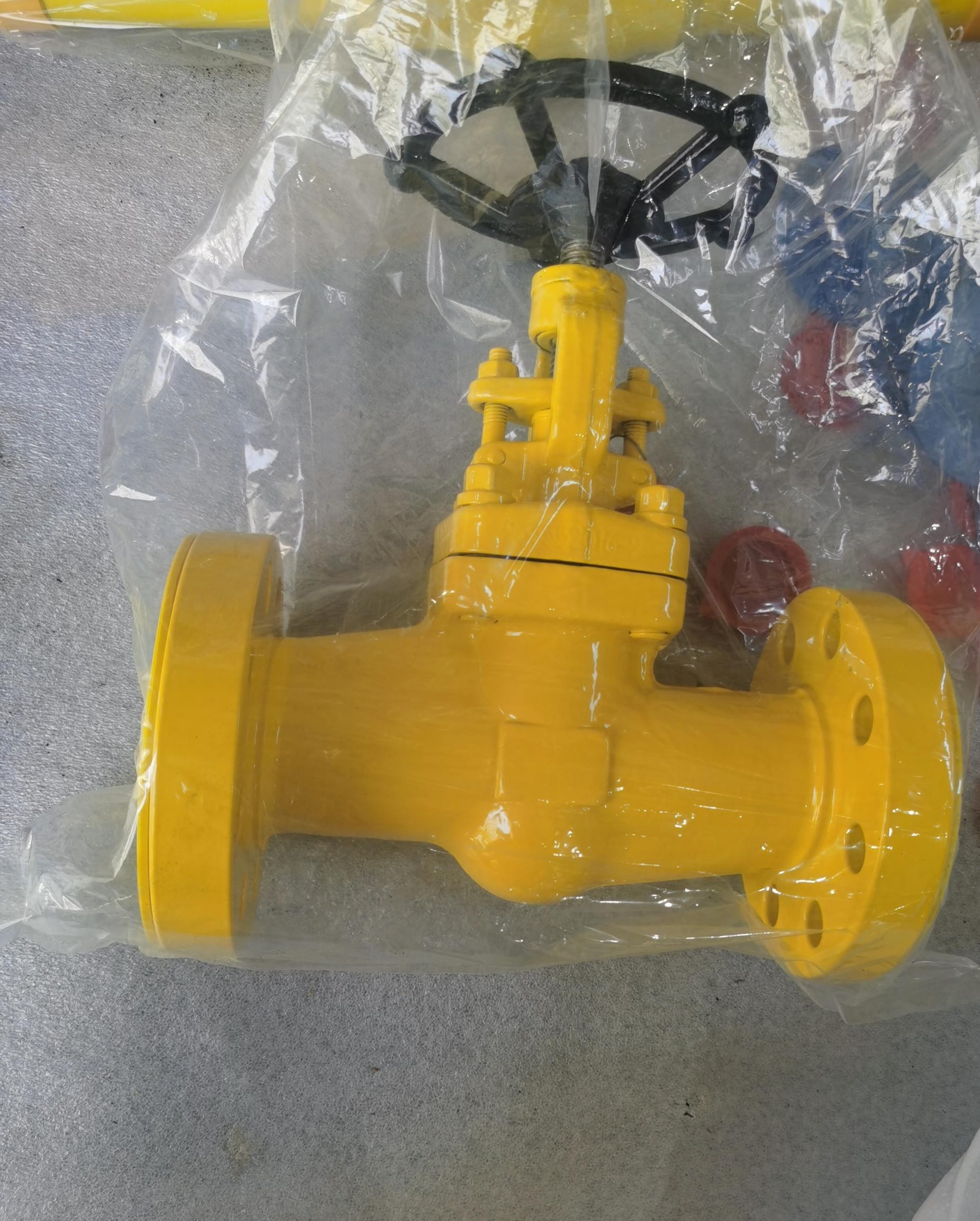

Запорный клапан — это тип клапана с линейным перемещением, используемый для запуска, остановки или регулирования потока жидкости. Его ключевые компоненты включают подвижный диск (или пробку) и неподвижное седло внутри корпуса клапана. При вращении маховика или привода шток клапана поднимает или опускает диск, контролируя контакт с седлом и регулируя поток жидкости.
Такая конструкция обеспечивает точное регулирование потока, что делает шаровые клапаны подходящими для различных промышленных применений.
Как работают вентили типа «шар»
Шаровые запорные клапаны регулируют поток посредством линейного перемещения, перпендикулярного пути потока:
Диск приподнят: жидкость свободно проходит через него.
Диск частично опущен: поток можно точно регулировать.
Диск полностью закрыт: клапан обеспечивает герметичное перекрытие.
Несмотря на высокую точность, шаровые клапаны создают большее падение давления, чем некоторые другие типы клапанов, из-за изменения направления движения жидкости внутри клапана.
Распространенные типы вентилей
Шаровые вентили выпускаются в нескольких конструктивных вариантах для различных областей применения:
1.Шаровой клапан Т-образного (Z-образного) типа
Наиболее распространенная конструкция, отличающаяся горизонтально ориентированным седлом. Внутри клапана жидкость дважды меняет направление, что делает его пригодным для общего регулирования потока.
2.Шаровой клапан Y-образного типа
Седло клапана расположено под углом относительно корпуса, что обеспечивает более прямой путь потока и снижает потери давления. Идеально подходит для применений с высоким расходом, требующих минимального сопротивления.
3.Угловой запорный клапан
Такая конструкция изменяет направление потока внутри клапана примерно на 90 градусов, что полезно для трубопроводов, требующих изменения направления при минимизации количества дополнительных фитингов.
Типы соединений шаровых клапанов
Крышка клапана определяет простоту обслуживания и способность выдерживать высокое давление. К распространенным типам соединений относятся:
Капот с болтовым креплением: Простая установка, подходит для различных размеров и давлений.
Сварной кожух: обеспечивает высокую герметичность, идеально подходит для установок высокого давления или стационарных установок, хотя его обслуживание сложнее.
Крышка с фланцем: быстрая установка и снятие, что облегчает периодическое техническое обслуживание.
Герметичная крышка под давлением: затягивается за счет внутреннего давления, подходит для работы в условиях высоких температур и высокого давления.
Типичные области применения
В различных отраслях промышленности шаровые клапаны ценятся за точность регулирования потока и надежность герметизации:
Очистка сточных вод: точное регулирование химических реагентов или потока воды.
Химическая обработка: контроль коррозионных или опасных сред.
Производство продуктов питания и напитков: Поддержание стабильного потока жидкости в производственных процессах.
Электростанции: управление паровыми или охлаждающими водяными системами и регулирование давления.
Они также используются для смешивания жидкостей, регулирования потока и контроля давления во многих других областях.
Преимущества и ограничения
Преимущества:
Точное регулирование потока, подходящее для ступенчатой регулировки.
Превосходные герметизирующие свойства, сводящие к минимуму протечки.
Прочная конструкция, способная выдерживать системы высокого давления.
Ограничения:
Внутренний канал потока приводит к большему падению давления.
Для работы с ним требуется большее усилие или привод по сравнению с некоторыми другими клапанами, например, шаровыми.
Более сложная конструкция может увеличить затраты на установку и техническое обслуживание.
Заключение
Запорные клапаны CNLD — это надежное решение для контроля и регулирования потока жидкости в промышленных системах. Их точность и герметичность делают их незаменимыми в химической, энергетической и водоочистной отраслях. Выбор правильного типа и способа соединения в зависимости от требований системы обеспечивает оптимальную производительность, эффективность и надежность.
