Можно ли устанавливать поворотный обратный клапан с уплотнением по давлению вертикально

Узнайте, можно ли устанавливать поворотные обратные клапаны с напорным уплотнением вертикально, как они работают и каковы основные меры предосторожности при правильной установке. Советы экспертов по техническому обслуживанию и рекомендации по соответствию стандарту BS1868.

К установке клапанов обычно предъявляются особые требования, особенно в отраслях с высокой температурой и высоким давлением, таких как нефтяная и химическая промышленность. Поворотные обратные клапаны с напорным уплотнением, как правило, должны устанавливаться горизонтально для обеспечения надлежащей герметичности, что помогает сохранить общую целостность трубопроводной системы. В этой статье мы обсудим, можно ли устанавливать поворотный обратный клапан с напорным уплотнением вертикально, и выясним, возможна ли вертикальная установка для этого типа клапана.

Ваши шаровые краны протекают, туго работают или не герметичны? Независимо от того, управляете ли вы промышленной системой высокого давления или бытовым трубопроводом, шаровые краны играют жизненно важную роль в управлении потоками жидкостей и газов. Известные своей долговечностью и точностью, они являются оптимальным решением во многих отраслях промышленности.

Но даже самые надежные шаровые краны нуждаются в регулярном уходе. Без регулярного обслуживания могут возникнуть такие проблемы, как внутренний износ, скопление мусора или отказ уплотнений, что приведет к дорогостоящим простоям или угрозе безопасности.

В этом руководстве мы расскажем вам об экспертных советах по обслуживанию и устранению неисправностей шаровых кранов, которые помогут вам продлить срок службы, предотвратить распространенные поломки и обеспечить бесперебойную работу систем. Мы также поделимся информацией от ведущих производителей шаровых кранов, чтобы подкрепить все это реальным опытом.

Что такое поворотный обратный клапан с уплотнением под давлением?

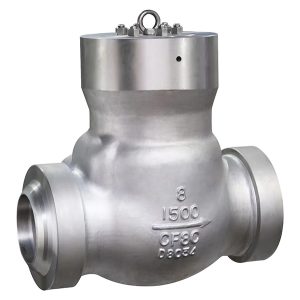

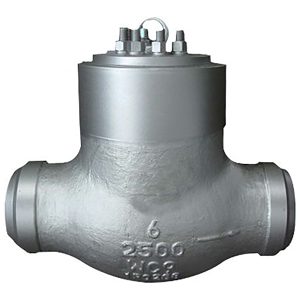

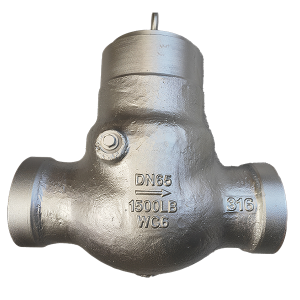

Поворотный обратный клапан с уплотнением под давлением - это тип обратного клапана, также известный как односторонний клапан, используемый в трубопроводах. Он предназначен для пропускания среды только в одном направлении, предотвращая обратный поток. Как следует из названия, поворотный обратный клапан с напорным уплотнением использует давление для герметизации и пропускает поток только в одном направлении. Чем выше давление, тем лучше уплотнение. Основанный на стандарте BS1868, он обычно изготавливается из высокопрочных материалов, таких как литая сталь, нержавеющая сталь или специальные сплавы. Этот тип обратных клапанов обычно используется в таких отраслях, как нефтяная, химическая, газовая и энергетическая.

Источник：cnldvalves
Как работает поворотный обратный клапан с напорным уплотнением?

Давайте сначала рассмотрим структуру поворотного обратного клапана с уплотнением под давлением. Как показано на рисунке, он состоит из корпуса, крышки, диска, кольца уплотнения и шарнирного штифта. Когда среда течет в заданном направлении, она толкает диск, открывая его и пропуская среду. Конструкция шарнирного штифта обеспечивает отсутствие препятствий, когда среда толкает диск, предотвращая падение давления. Когда среда пытается течь обратно, диск автоматически закрывается под действием силы тяжести или давления, блокируя обратный поток. Это позволяет клапану останавливать обратный поток без каких-либо внешних операций, защищая оборудование в системе.

Возможна ли вертикальная установка поворотного обратного клапана с напорным уплотнением?

Поняв принцип работы поворотного обратного клапана с напорным уплотнением, мы можем четко понять, что он может быть установлен вертикально. Однако для вертикальной установки должны быть соблюдены определенные условия. Поскольку клапан контролирует направление потока через диск и шарнирный штифт, при вертикальной установке среда должна течь снизу вверх. Это обеспечит правильное открытие и закрытие диска. При неправильном направлении установки или направлении потока клапан может закрыться не полностью, что приведет к обратному потоку.

При вертикальной установке диск и штифт шарнира подвергаются большему износу, поэтому необходимо регулярно проводить осмотр и техническое обслуживание, чтобы клапан сохранял отличную герметичность.

Плюсы и минусы вертикальной установки
Преимущества:

Экономия места: Поворотные обратные клапаны с напорным уплотнением имеют относительно большие размеры и требуют значительного пространства для установки. В тех случаях, когда схема трубопровода имеет ограниченное пространство, вертикальная установка может сэкономить много места, что делает ее особенно подходящей для сложных систем высокого давления.

Высокая адаптивность: Независимо от того, горизонтально или вертикально установлен поворотный обратный клапан с уплотнением под давлением, он имеет множество вариантов установки. Это позволяет вписывать его в различные схемы трубопроводов, избегая ограничений, связанных с вертикальной установкой, и повышая общую эффективность системы.

Недостатки:

Ограничение направления потока: Вертикальная установка подходит только для сред, текущих снизу вверх. Если поток идет сверху вниз, клапан может не закрыться должным образом, что нарушит общую герметичность системы.

Износ диска: При длительном вертикальном использовании, особенно при частом открытии и закрытии, может нарушиться колебательное движение диска. Это может привести к ускоренному износу, вызывающему проблемы с герметичностью.

Меры предосторожности при вертикальной установке поворотного обратного клапана с уплотнением под давлением

1.Убедитесь в направлении потока: При вертикальной установке среда должна течь снизу вверх. В противном случае клапан может работать неправильно, что может повлиять на общую герметичность системы.

2.Очистка трубопровода: Перед установкой трубопровод следует очистить от мусора и частиц. Эти частицы могут не только повлиять на герметичность клапана, но и вызвать значительный износ уплотнительных компонентов.

3.Правильный выбор клапана: При установке всегда следуйте руководству по эксплуатации изделия. Не все поворотные обратные клапаны с напорным уплотнением подходят для вертикальной установки. Очень важно заранее проверить и убедиться, что выбранная модель поддерживает вертикальную установку.

4.Регулярное техническое обслуживание: После вертикальной установки клапан необходимо регулярно осматривать и обслуживать для обеспечения оптимальной работы. В системах высокого давления длительное использование может ускорить износ диска и уплотнительных поверхностей, поэтому регулярное обслуживание помогает продлить срок службы клапана.

Заключение: Подходит ли вертикальная установка для вашего проекта?

Да, поворотные обратные клапаны с напорным уплотнением можно устанавливать вертикально - но только при условии, что это сделано правильно. Главное, чтобы поток среды шел снизу вверх, в соответствии с внутренней конструкцией клапана. При правильной установке вертикальные клапаны помогают экономить место, повышают гибкость компоновки и обеспечивают надежный односторонний поток даже в системах высокого давления.

Однако не все модели клапанов рассчитаны на вертикальное использование, поэтому перед установкой обязательно ознакомьтесь с рекомендациями производителя. И помните, что регулярное техническое обслуживание необходимо, чтобы избежать таких проблем, как износ диска и нарушение уплотнений, особенно в вертикально установленных клапанах.

Совет профессионала: Если вы сомневаетесь, обратитесь к поставщику клапана или изучите техническую документацию, чтобы подтвердить пригодность клапана для вашей системы.

Вопросы и ответы

Q1: Все ли поворотные обратные клапаны с напорным уплотнением можно устанавливать вертикально?

О: Нет, только некоторые модели подходят для вертикальной установки. Перед установкой необходимо выбрать подходящий продукт в соответствии с требованиями системы.

В2: Повлияет ли вертикальная установка на скорость потока среды в системе?

О: Вертикальная установка оказывает минимальное влияние на расход, но все же важно оценить конструкцию системы и технические характеристики клапанов, чтобы убедиться в совместимости расхода и давления.

Q3: Каково номинальное давление поворотного обратного клапана с напорным уплотнением?

О: Номинальное давление поворотного обратного клапана с напорным уплотнением определяется стандартами Американского общества инженеров-механиков (ASME). Распространенные номинальные значения давления включают 150, 300, 600, 900, 1500 и 2500, которые означают максимальное рабочее давление, которое может выдержать клапан при определенной температуре.

В4: Что такое издание BS1868?

О: BS1868 - это стандарт, относящийся к стальным обратным клапанам для использования в нефтяной, нефтехимической и смежных отраслях промышленности. Он охватывает различные типы обратных клапанов и определяет конструкцию, материалы, номинальное давление и размеры этих клапанов.
