дисковый затвор: понимание основных различий между дисковыми затворами осевого типа и трехэксцентриковыми дисковыми затворами

[Вэньчжоу, Китай] –В мире промышленного управления потоками дисковый затвор CNLD дисковый затвор является краеугольным камнем эффективности и надежности. Однако не все дисковые затворы одинаковы. Две основные конструкции — концентрический дисковый затвор и дисковый затвор с тройным эксцентриситетом — служат совершенно разным целям в разных отраслях. Понимание их фундаментальных различий критически важно для инженеров, специалистов по закупкам и руководителей предприятий для обеспечения оптимальной производительности, долговечности и экономической эффективности системы.

Хотя на первый взгляд они могут выглядеть одинаково, внутренняя геометрия и механизмы уплотнения этих клапанов отличают их, определяя их идеальное применение — от простых систем водоснабжения до критически важной переработки углеводородов.

1. Основная конструкция и принцип уплотнения

Дисковый затвор осевого типа

Клапан осевого типа — самый простой и распространенный тип. Его конструкция концентрическая, то есть шток установлен непосредственно в центре диска клапана, который, в свою очередь, центрируется в отверстии. Уплотнение обеспечивается мягким, упругим седлом (часто изготовленным из EPDM или PTFE), к которому прижимается диск, обеспечивая герметичное закрытие. Такая конструкция требует, чтобы диск повернулся на полные 90 градусов и соприкоснулся со всем периметром седла.

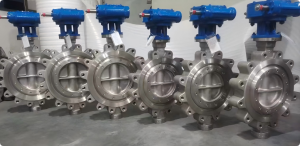

Поворотный дисковый затвор CNLD с тройным эксцентриситетом (TOBV):

Как следует из названия, тройной эксцентриситет имеет сложную геометрию с тремя различными эксцентриситетами:

Первый эксцентриситет: вал расположен за осевой линией седла.

Второй эксцентриситет: вал смещен относительно осевой линии трубы/отверстия клапана.

Третий эксцентриситет: посадочная поверхность имеет коническую форму.

Требования к нулевой утечке: процессы, где даже незначительная утечка недопустима (например, в пожаробезопасных условиях или для защиты дорогостоящих/опасных сред).
Криогенные системы: экстремально низкотемпературные жидкости.
Высокопроизводительный специалист для сложных, ответственных и критически важных промышленных процессов.

Эта комбинация эксцентриситетов создает эффект кулачкового механизма. Диск фактически не касается металлического седла в течение первых 85 градусов поворота. Он обеспечивает свободный механический контакт только на последних нескольких градусах закрытия, создавая герметичное уплотнение за счет расклинивания.

2. Выбор подходящего клапана для конкретного применения

Когда следует выбирать клапан типа «осевая линия»:

Дисковый затвор типа «осевая линия» — идеальное и экономичное решение для работы с водой, воздухом и другими неагрессивными жидкостями, а также для применения в общих условиях в умеренных диапазонах температур и давлений. Простота, удобство обслуживания и низкая первоначальная стоимость делают его незаменимым в коммерческих системах отопления, вентиляции и кондиционирования воздуха, водоподготовки, орошения, а также в пищевой промышленности и производстве напитков.

Когда следует выбирать клапан с тройным эксцентриситетом:

TOBV разработан для сложных, критически важных применений. Конструкция с металлическим седлом и отсутствие трения делают его идеальным длясокотемпературных условий: например, для паропроводов, выхлопных газов и термального масла.

Систем высокого давления: в системах добычи, транспортировки и переработки нефти и газа.

Абразивных или коррозионных сред: в случаях, когда мягкое седло быстро разрушается.

Требования пожарной безопасности: критично для процессов переработки углеводородов, где клапаны должны сохранять герметичность в случае пожара.

Заключение

Выбор между дисковым затвором с осевой линией и дисковым затвором с тройным эксцентриситетом заключается не в том, какой из них лучше, а в том, какой из них подходит для конкретных условий эксплуатации. Клапан с осевой линией обеспечивает экономичное и эффективное уплотнение для широкого спектра задач общего назначения. В отличие от него, клапан с тройным эксцентриситетом — это высокопроизводительное инженерное решение, разработанное для работы в условиях экстремальных давлений, температур и критических условий, где отказ невозможен.

Выбирайте концентрический клапан для экономичного использования в условиях низких и средних рабочих циклов с совместимыми жидкостями.

Выбирайте клапан с тройным эксцентриситетом для тяжелых условий эксплуатации, высокоцикловой эксплуатации, экстремальных температур/давлений и там, где требуется отсутствие утечек.

Время, потраченное на понимание этого ключевого различия, обеспечивает повышение безопасности системы, снижение затрат на обслуживание и повышение эксплуатационной надежности.
