Клапанные технологии в нефтехимической отрасли

Нефтехимическая промышленность является одним из наиболее технически сложных секторов современного промышленного производства. Она включает в себя такие сложные процессы, как дистилляция, крекинг, риформинг, разделение, полимеризация и работа с газами под высоким давлением. Эти процессы требуют точного контроля расхода, температуры, давления и химических реакций.

В этой среде клапаны являются критически важными компонентами, отвечающими за регулирование потока, защиту системы, изоляцию и автоматизацию процессов. Их производительность напрямую определяет безопасность предприятия, стабильность работы, качество продукции и общую эффективность.

В этой статье представлен всесторонний технический анализ применения клапанов в нефтехимической промышленности, а также функциональные и материальные требования, определяющие их выбор.

Регулирование потока и управление процессами
Управление подачей жидкого и газообразного сырья
Клапаны регулируют подачу сырой нефти, природного газа, нафты, пара и различных технологических химикатов в основные технологические установки, такие как:
Атмосферные и вакуумные дистилляционные колонны
Установки каталитического крекинга (FCC)
Системы гидрокрекинга и гидроочистки
Паровые риформеры
Реакторы полимеризации
Точное регулирование потока имеет важное значение для поддержания оптимальной кинетики реакции, максимизации выхода продукции и обеспечения стабильных условий эксплуатации.

Высокоточные регулирующие клапаны
В современных технологических установках регулирующие клапаны оснащены интеллектуальными позиционерами и интегрированы в распределенные системы управления (DCS). Они обеспечивают:
Высокое разрешение регулирования
Быстрое время отклика
Стабильную работу при изменяющейся нагрузке
Снижение вибрации и кавитации
Эти функции имеют решающее значение в таких областях применения, как регулирование подачи водорода, впрыск катализатора и распределение пара при высоких температурах.

Управление давлением и защита безопасности
Поддержание безопасных условий давления
Нефтехимические процессы протекают при давлении от ниже атмосферного до чрезвычайно высокого (более 20 МПа в некоторых установках гидрогенизации). Регулирующие клапаны обеспечивают работу оборудования на последующих этапах в пределах проектных параметров.

Предохранительные клапаны (ПСВ) и системы сброса давления

Предохранительные клапаны предотвращают катастрофические отказы, автоматически сбрасывая давление при нештатных ситуациях, таких как:
Неконтролируемое протекание экзотермической реакции
Засорение нагнетательного патрубка
Потеря охлаждения
Гибель компрессора
Тепловое расширение жидкостей
Согласно международным стандартам, правильный подбор размеров и сертификация этих клапанов являются обязательными.

Системы изоляции и остановки
Технологическая изоляция
Запорные клапаны — такие как задвижки, шаровые и пробковые клапаны — используются в трубопроводах, сепараторах, котлах и реакторах для:
Планового технического обслуживания
Замены оборудования
Остановки и запуска энергоблоков
Аварийной изоляции
Эти клапаны должны обеспечивать герметичность для предотвращения перекрестного загрязнения технологических потоков.

Аварийно-отключающие (АО) клапаны
В зонах повышенного риска (например, водородные установки, газокомпрессорные станции, факельные системы) АО клапаны обеспечивают быструю изоляцию для:
Предотвращения эскалации инцидентов
Защиты персонала
Сохранения критически важных активов
Они часто оснащены пневматическими или гидравлическими приводами для быстрого срабатывания в случае отказа.

Маршрутизация, перенаправление и переключение технологических процессов
Многопортовые и перепускные клапаны

В сложных технологических сетях клапаны направляют жидкости в альтернативные линии для:
Смены продукта
Смешивания и дозирования
Переключения резервного оборудования
Обхода теплообменников
В этих областях применения требуются клапаны с низким перепадом давления и превосходной механической прочностью.

Специализированные приложения для маршрутизации потоков
Примеры включают:
Маршрутизация сырья между параллельными реакторами
Переключение линий всасывания/нагнетания компрессоров
Перенаправление потоков факельного газа
Управление потоками сточных вод

Работа с агрессивными, высокотемпературными и опасными средами
Материаловедческие аспекты
Нефтехимическая промышленность работает с широким спектром агрессивных веществ, включая:
Соединения, содержащие серу и хлор
Органические кислоты и растворители
Перегретый пар
Высокотемпературные углеводороды
CO₂, H₂S и другие коррозионные газы

Часто используемые материалы для клапанов включают:
Нержавеющие стали (304, 316, 321)
Легированные стали (WC6, WC9)
Никелевые сплавы (Hastelloy, Inconel, Monel)
Дуплексные и супердуплексные нержавеющие стали
Уплотнительные материалы на основе ПТФЭ, FKM и графита

Устойчивость к экстремальным условиям
Клапаны должны выдерживать:
Высокотемпературную ползучесть
Коррозионное растрескивание под напряжением

Эрозию от высокоскоростных сред
Загрязнение полимерами
Абразивный износ от твердых частиц
Для продления срока службы клапанов часто применяются современные покрытия (например, упрочняющие покрытия, керамические футеровки).

Автоматизация, цифровизация и интеллектуальные технологии клапанов
Клапаны с приводом
Современные нефтехимические заводы требуют автоматизированных клапанов для обеспечения точности и безопасности. Распространенные типы приводов включают:
Пневматические (быстрое реагирование, идеально подходят для систем аварийного останова)
Электрические (высокая точность позиционирования)
Гидравлические (высокий крутящий момент для клапанов большого диаметра)

Интеллектуальные клапаны и предиктивное техническое обслуживание
Интеллектуальные клапаны интегрируют датчики и средства диагностики для:
Обратной связи по положению в режиме реального времени
Мониторинга крутящего момента и осевого усилия
Прогнозирования износа уплотнений
Анализа характеристик клапана
Эти возможности сокращают время простоя и поддерживают стратегии предиктивного технического обслуживания.

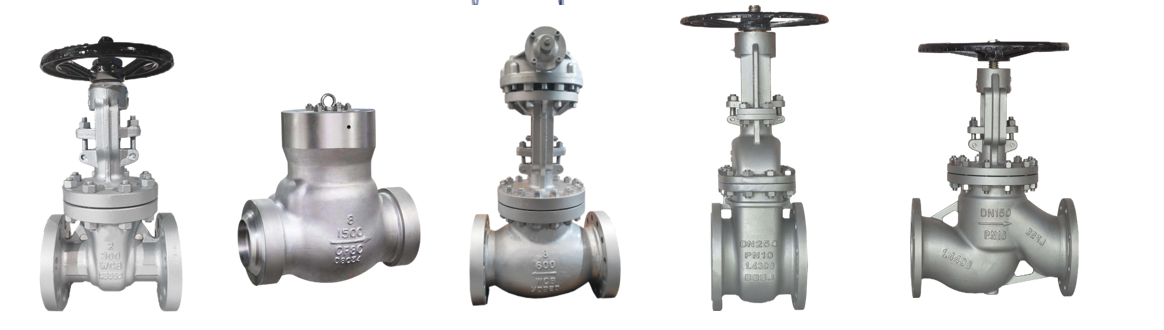

Типы клапанов, обычно используемые в нефтехимической промышленности
Задвижки: Используются для изоляции в условиях высоких температур и высокого давления.
Вентили: Идеально подходят для точного регулирования потока.
Шаровые краны: Обеспечивают надежное герметичное перекрытие и работу с низким крутящим моментом.
Дисковые затворы: Используются в системах большого диаметра, низкого давления и высокого расхода.
Обратные клапаны: Предотвращают обратный поток в насосных установках и трубопроводах.
