Как обратные клапаны влияют на давление воды в трубопроводной системе?

2.2 Как работают обратные клапаны?

Принцип работы обратного клапана относительно прост, но его конструкция может варьироваться. Наиболее распространенные механизмы, используемые в обратных клапанах, следующие:

Шариковый механизм: Сферический шарик перемещается внутри корпуса клапана, предотвращая обратный поток при снижении давления жидкости.

Пружинный механизм: подпружиненный диск внутри клапана открывается или закрывается в зависимости от оказываемого на него давления.

Гравитационный механизм: В обратных клапанах сила тяжести заставляет заслонку или диск клапана закрываться при изменении направления потока жидкости.

Эти механизмы обеспечивают открытие клапана при движении жидкости в правильном направлении и его закрытие при изменении направления потока. Правильное функционирование обратного клапана имеет важное значение для предотвращения обратного потока, который может привести к загрязнению или повреждению системы.

2.3 Роль обратных клапанов в системах водоснабжения

В системах водоснабжения обратные клапаны используются для:

Предотвращение загрязнения: блокируя обратный поток, обратные клапаны предотвращают попадание загрязненной воды обратно в источники чистой воды.

Защита оборудования: Обратный поток может повредить насосы, компрессоры и другое критически важное оборудование. Обратные клапаны предотвращают обратный поток, защищая эти ценные активы.

3.Типы обратных клапанов и их влияние на давление воды.

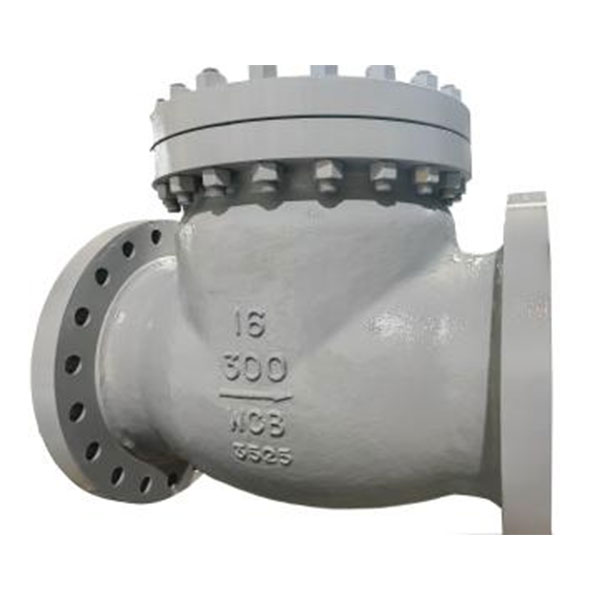

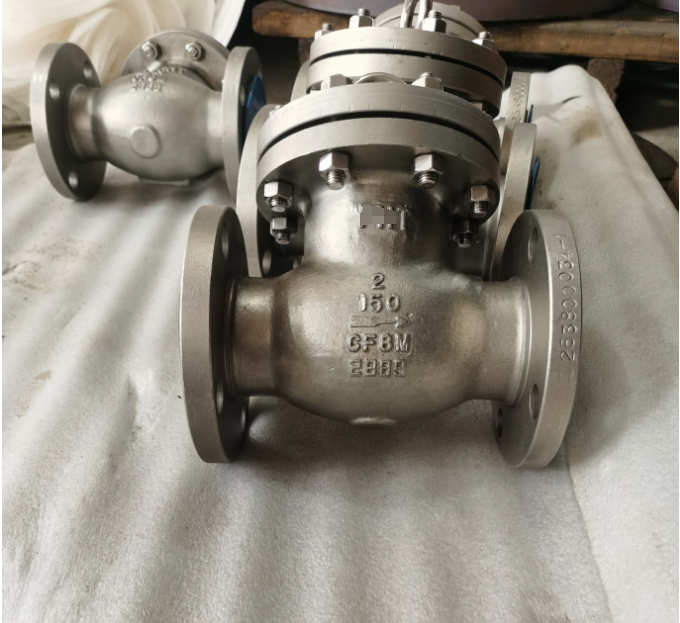

3.1 Поворотные обратные клапаны

Обратные клапаны с поворотным механизмом широко используются в системах низкого давления. Они имеют шарнирный диск, который открывается, когда вода течет в нужном направлении. Хотя обратные клапаны с поворотным механизмом просты и эффективны, при их закрытии могут возникать небольшие колебания давления. Закрытие этих клапанов происходит за счет силы тяжести или пружины, что означает небольшую задержку в закрытии, потенциально приводящую к минимальному падению давления.

Обратные клапаны с поворотным механизмом, как правило, хорошо подходят для горизонтальной установки, где сила тяжести помогает диску вернуться на седло. Однако в вертикальной установке их работа может быть менее предсказуемой.

3.2 Шаровые обратные клапаны

Шаровые обратные клапаны идеально подходят для работы под высоким давлением. В этих клапанах используется шарик, перемещающийся внутри корпуса клапана и герметизирующий отверстие при возникновении обратного давления. Конструкция шаровых обратных клапанов помогает снизить сопротивление потоку, что означает, что они, как правило, создают меньшее падение давления по сравнению с другими типами клапанов.

В системах с колеблющимся давлением шаровые обратные клапаны представляют собой надежное решение. Они особенно полезны в трубопроводах высокого давления, где их конструкция позволяет эффективно регулировать давление воды без значительных потерь давления.

4.Как обратные клапаны влияют на давление воды

4.1 Зависимость перепада давления от расхода

Когда вода протекает через обратный клапан, жидкость встречает сопротивление, что приводит к явлению, известному как падение давления. Величина падения давления зависит от нескольких факторов, включая расход, конструкцию клапана и тип транспортируемой жидкости.

В целом, более высокие скорости потока приводят к большему падению давления. Например, у поворотных обратных клапанов падение давления обычно минимально при низких скоростях потока, но по мере увеличения потока падение давления становится более заметным. С другой стороны, шаровые и пружинные обратные клапаны обычно демонстрируют более стабильное падение давления независимо от скорости потока.

При выборе обратного клапана крайне важно понимать взаимосвязь между расходом и падением давления, чтобы обеспечить эффективную работу системы и поддержание давления в допустимых пределах.

4.2 Требования к давлению растрескивания

Давление срабатывания — это минимальное давление, необходимое для открытия обратного клапана. Выбор соответствующего давления срабатывания имеет важное значение, поскольку оно напрямую влияет на давление воды в системе. Если давление срабатывания слишком высокое, клапан может не открыться должным образом, ограничивая поток и приводя к повышению давления. И наоборот, если давление срабатывания слишком низкое, клапан может открыться преждевременно, вызывая обратный поток и нарушая баланс давления в системе.

Важно выбрать обратный клапан с давлением срабатывания, соответствующим рабочему давлению системы. Это гарантирует, что клапан откроется при необходимости, не вызывая чрезмерных потерь давления или ограничений потока.

5.Как выбрать правильный обратный клапан для оптимизации давления воды

5.1 Оценка требований к расходу и давлению

При выборе обратного клапана крайне важно учитывать расход и требования к давлению в системе. Для систем с высоким расходом, как правило, наилучшим вариантом является клапан с низким падением давления, например, поворотный или шаровой обратный клапан. Для систем, требующих точного регулирования давления, больше подходят диафрагменные или пружинные обратные клапаны.

5.2 Выбор оптимального давления спекания

Давление срабатывания клапана должно соответствовать рабочему давлению системы. Более высокое давление срабатывания подходит для систем с более высоким рабочим давлением, а более низкое давление срабатывания идеально подходит для систем низкого давления. Правильный выбор давления срабатывания гарантирует, что клапан открывается и закрывается в нужное время, предотвращая потери давления или обратный поток.
